Провода самонесущие изолированные и защищенные для воздушных линий электропередач СИП-1, СИП-2, СИП-3, СИП-4

Применение

Провод СИП-1 — для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150-69.

Провод СИП-2 — для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

Провод СИП-3 — для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

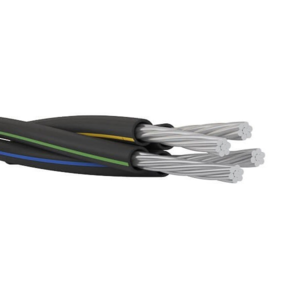

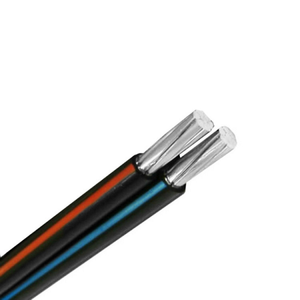

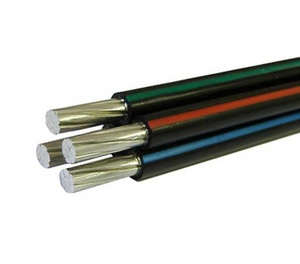

Провод СИП-4 — для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

Прокладка производится в соответствии с ПУЭ.

Конструкция

  1. Токопроводящая жила — алюминиевая (для СИП-3 из алюминиевого сплава), круглой формы, многопроволочная уплотненная, число проволок в фазной токопроводящей жиле.
  2. Несущая нулевая жила — из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
  3. Изоляция — нулевая несущая жила и защитная изоляция защищенных проводов выполняется из светостабилизированного сшитого полиэтилена. Изоляция черного цвета.
  4. Скрутка — изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление. изолированные токопроводящие жилы СИП-4 скручены между собой.

Технические характеристики

  • Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150-69.
  • Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут:
    • самонесущие изолированные — 4 кВ;
    • защищенные на номинальное напряжение 20 кВ — 6 кВ;
    • защищенные на номинальное напряжение 35 кВ — 10 кВ.
  • Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре 20?5°С в течение не менее 1 часа должно быть:
    • для проводов на номинальное напряжение 20 кВ — не менее 24 кВ,
    • для проводов на номинальное напряжение 35 кВ — не менее 40 кВ
    • переменного тока частотой 50 Гц.
  • Допустимый нагрев токопроводящих жил при эксплуатации не превышает +90°С в нормальном режиме и +250°С — при коротком замыкании.
  • Монтаж проводится при температуре окружающей среды не ниже -20°С.
  • Диапазон температур эксплуатации от -60°C до +50°C.
  • Строительная длина провода согласовывается при заказе.
  • Срок службы проводов не менее 40 лет.
  • Гарантийный срок эксплуатации 3 года с даты ввода провода в эксплуатацию.
