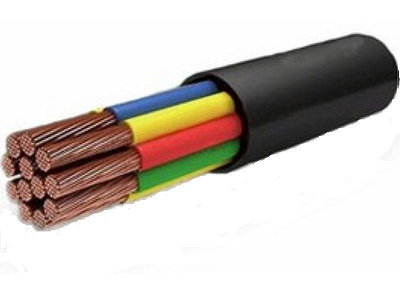

Провода с резиновой изоляцией в резиновой оболочке для радио- и электроустановок РПШ, РПШМ

Применение

Провода предназначены для присоединения установок в электрических сетях на номинальное переменное напряжение 380, 660 и 3000 В частотой до 400 Гц , а также для монтажа радиоаппаратуры. провода могут применяться на напряжение соответственно 700, 1000 и 6000 В постоянного тока.

Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву «Т».

Конструкция

  1. Токопроводящая жила — медная, многопроволочная, круглой формы, класса 4 по ГОСТ 22483. Токопроводящие жилы в тропическом исполнении скручены из медной проволоки, луженой оловом или оловянно-свинцовым сплавом не ниже ПОС-61.
  2. Изоляция — из резины изоляционной.
  3. Скрутка — изолированные жилы скручены, при скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката. Волокнистые материалы проводов в тропическом исполнении антисептированы. Изолированные жилы могут быть любого цвета. В каждом повиве провода, начиная с двухжильных, должна быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных. В обозначение марок кабелей, имеющих отличительную маркировку каждой жилы (цифровую), добавляют букву «Ц».
  4. Разделительный слой — поверх скрученных жил допускается применение пленки полиэтилентерефталатной.
  5. Оболочка — из резины шланговой; в проводах РПШМ — из резины шланговой холодостойкой; в проводах в тропическом исполнении оболочка выполнена из антисептированной резины. Номинальная толщина оболочки составляет 1.3 мм для проводов с диаметром под оболочкой до 10 мм включительно и 1.8 мм для проводов с диаметром под оболочкой свыше 10 мм.

Технические характеристики

  • Вид климатического исполнения по ГОСТ 15150.69:
    • для проводов РПШ — У категория размещения 3 и Т категория размещения 4;
    • для проводов РПШМ — УХЛ категория размещения 4.
  • Диапазон температур эксплуатации:
    • для проводов РПШ — от -40°С до +60°С;
    • для проводов РПШМ — от -50°С до +60°С.
  • Относительная влажность воздуха при температуре +35°С до 98 %.
  • Провода стойки к воздействию относительной влажности воздуха до 98% при температуре +35°С.
  • Монтаж проводов без предварительного нагрева должен производится при температуре не ниже -15°С.
  • Длительно допустимая температура на токопроводящих жилах проводов не более +65°С.
  • Строительная длина не менее 50 м.
  • Срок службы проводов не менее 8 лет.
  • Гарантийный срок эксплуатации 1 год со дня ввода в эксплуатацию.
Сортировать по:
Товаров на странице:
Вид:

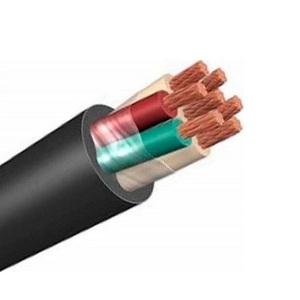

Кабель РПШ 10*1,5 ЭКЗ

Кабель РПШ 10*1,5 ЭКЗ

 x  246.00 ₽/
Кабель РПШ 10*2,5

Кабель РПШ 10*2,5

 x  174.00 ₽/
