Одножильные провода с ПВХ изоляцией повышенной гибкости для электрических установок ПВ3, ПВ4

Применение

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Провода марки ПВЗ предназначены для монтажа участков электрических цепей, где возможны изгибы проводов.

Провода марки ПВ4 предназначены для монтажа участков электрических цепей, где возможны частые изгибы проводов.

Конструкция

  1. Токопроводящая жила:
    • у проводов марки ПВЗ — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 включительно, класса 4 для сечений от 2.5 до 4 мм2 включительно, класса 3 для сечений от 6 до 95 мм2 включительно по ГОСТ 22483.
    • у проводов марки ПВ4 — медная, многопроволочная, класса 5 для сечений 0,5 и 0.75 мм2, класса 4 или 5 для сечений 1 и 1.5 мм2, класса 5 для сечений 2.5 и 4 мм2, класса 4 или 5 для сечений 6 и 10 мм2 по ГОСТ 22483.

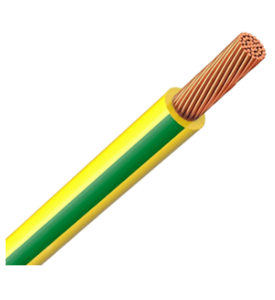

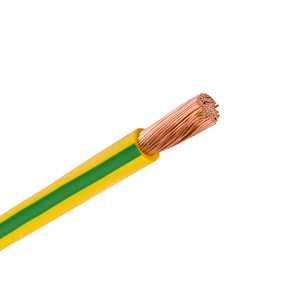

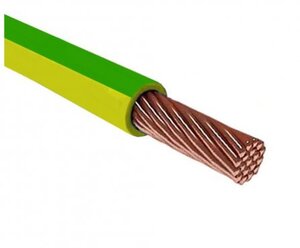

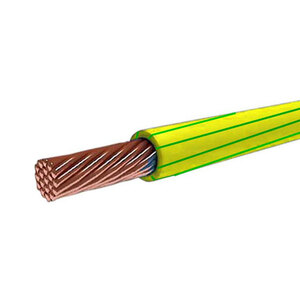

  2. Изоляция — из ПВХ пластиката, различных цветов. расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку.

Технические характеристики

  • Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
  • Диапазон температур эксплуатации от -50°С до +70°С.
  • Относительная влажность воздуха при температуре +35°С до 100%.
  • Провода стойки к воздействию плесневых грибов.
  • Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
  • Провода не распространяют горение.
  • Монтаж проводов должен производиться при температуре не ниже -15°С.
  • Радиус изгиба при монтаже должен быть не менее 5 диаметров провода.
  • Длительно допустимая температура нагрева жил не должна превышать +70°С.
  • Строительная длина проводов не менее 100 м.
  • Срок службы проводов не менее 15 лет.
  • Гарантийный срок эксплуатации 2 года со дня ввода проводов в эксплуатацию.
