Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке КГ, КГ-ХЛ

Применение

Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до +75°С.

Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву «Т». Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы «ХЛ».

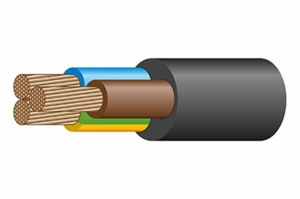

Конструкция

  1. Токопроводящая жила — медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки, луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.
  2. Разделительный слой — синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
  3. Изоляция — из резины изоляционной. Изолированные жилы имеют отличительную расцветку, сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
  4. Скрутка — изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
  5. Разделительный слой — поверх скрученных жил синтетическая пленка, или тальк, или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
  6. Оболочка — из резины шланговой. В одножильных кабелях допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляциии оболочки или удвоенной толщине изоляции.

Технические характеристики

  • Климатическое исполнение У, ХЛ, Т, категория размещения — 1, 2, 3 по ГОСТ 15150-69.
  • Диапазон температур эксплуатации:
    • КГ — от -40°С до +50°С;
    • КГ-ХЛ — от -60°С до +50°С;
    • КГ-Т — от -10°С до +55°С.
  • Прокладка и монтаж кабеля без предварительного подогрева производится при температуре не ниже -40°С.
  • Строительная длина кабелей:
    • с номинальным сечением основных жил до 35 мм2 включительно не менее 150 м;
    • с номинальным сечением основных жил от 50 до 120 мм2 не менее 125 м;
    • с номинальным сечением основных жил 150 мм2 и выше не менее 100 м.
  • По согласованию с потребителем допускается сдача кабелей любыми длинами.
  • Срок службы 4 года (срок службы исчисляется с момента изготовления кабеля).
  • Гарантийный срок эксплуатации кабелей 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
