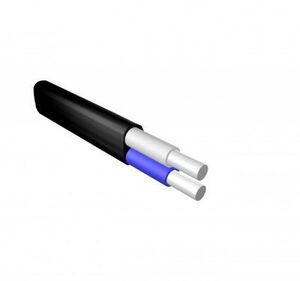

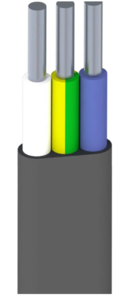

Силовые кабели с алюминиевыми жилами с ПВХ изоляцией в ПВХ оболочке АВВГ, АВВГнг 0,66; 1 кВ
Применение
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).
Кабели марки АВВГ не распространяют горение при одиночной прокладке. Кабели марки АВВГнг не распространяют горение при прокладке в пучках.
Конструкция
- Токопроводящая жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
- Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
- Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
- Оболочка — из ПВХ пластиката, в кабелях марки АВВГнг из ПВХ пластиката пониженной горючести.
Технические характеристики
- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69.
- Диапазон температур эксплуатации от -50°С до +50°С.
- Относительная влажность воздуха при температуре до +35°С до 98%.
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.
- Минимальный радиус изгиба при прокладке:
- кабелей одножильных — 10 наружных диаметров;
- кабелей многожильных — 7.5 наружных диаметров.
- Номинальная частота — 50 Гц.
- Испытательное переменное напряжение частотой 50 Гц:
- на напряжение 0,66 кВ — 3 кВ;
- на напряжение 1 кВ — 3.5 кВ.
- Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С.
- Максимально допустимая температура нагрева жил при токах короткого замыкания +160°С.
- Продолжительность короткого замыкания не должна превышать 4 с.
- Допустимый нагрев жил кабелей в аварийном режиме не более +80°С.
- Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
- Строительная длина кабелей для сечений основных жил:
- 2,5-16 мм2 — 450 м;
- 25-70 мм2 — 300 м;
- 95 мм2 и выше — 200 м.
- Срок службы 30 лет.
- Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию.
