Каждый из нас держал в руках различные виды силовых проводов/кабелей и определенно замечал, что одни гнутся хорошо, а ко вторым нужно приложить небольшое усилие. Тем, кто разбирается - ответ очевиден, а кто не вдавался в подробности, предлагаю ознакомиться...
На сегодняшний день, из наиболее используемых силовых проводов/кабелей, являются следующие изделия:
- провод ПВС (многопроволочная жила);
- кабель ВВГ (однопроволочная жила).
Факт состоит в том, что многожильный провод ПВС того же диаметра, что и ВВГ, имеет большее сопротивление и пропускает ток меньшего значения.
В доказательство, обратимся к табличным данным:
Как вы видите, на примере распространенного сечения проводника 2,5 кв.мм, значение тока для одножильного медного проводника - 28А, этот показатель у многопроволочного проводника меньше и равен 25А. С чем же это связано?

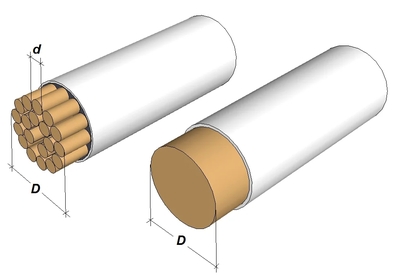

Дело в том, что сечение провода принято указывать в зависимости от внешнего диаметра D и иллюстрация наглядно показывает, что площадь сечения непосредственно самой меди в многожильном проводнике ввиду наличия пространства между жилками - меньше, чем у моножилы, именно поэтому, при одном и том же сечении - оба проводника ПВС и ВВГ различны по своим характеристикам. Диаметр один, а сечение меди различно!
И, чтобы уровнять характеристики, мне нужно ПВС выбрать толще, чем ВВГ... А зачем, он же выйдет гораздо дороже? Уже, зная это, я никогда и не решился бы на электромонтаж гибким проводом.
ПУЭ и ГОСТ
Недавно, я имел неосторожность удостовериться в понимании и на одном из пром.объектов спросил главного из электриков, можно ли произвести монтаж в доме проводом ПВС, ведь подключать розетки и выключатели гораздо легче, чем используя ВВГ, а если еще и жила сечением выше 2,5 кв.мм.
На что получил очень даже категоричный ответ и отсыл к первоисточнику :-)))
Берем в руки ПУЭ и разбираемся...
Открыв п. 2.1.48, мы видим, что ПУЭ обязывает применять провода и кабели согласно их областей. Одновременно с этим, правила явно НЕ говорят нам, какой проводник и где применять, а отсылают нас прямо к ГОСТам и ТУ...
Вот, почему многие "специалисты" производят электромонтаж проводом ПВС. Ведь, дальше ПУЭ возможно они не хотят смотреть ГОСТ.
Открыв таблицу А1 в ГОСТ 7399-97 видим:
Так вот, провод ПВС ввиду отличной гибкости (4-5 класс) согласно ГОСТ 7399-97 используется исключительно для "мобильной" электропроводки: провод для бытовой техники, электроинструмента, переноски или удлинителя. Другими словами, ПВС используется только в тех случаях, когда нужна хорошая гибкость без вреда для токопроводящей части при многократных перегибах.
Таким образом, стандарт нам явно говорит где использовать ПВС, а так как другого применения для ПВС не дано, значит использовать ПВС в качестве стационарной электропроводки - запрещено.
В дополнение к этому, в ГОСТах 7399-97 и 16442-80 также обозначены сроки службы: для ВВГ - не менее 30 лет, для ПВС и ШВВП - 6-15 лет.
Безусловно, на практике ПВС может прослужить и дольше, но срок эксплуатации его защитной изоляции является непрогнозируемым.
Кабель же ВВГ используется для стационарного подключения электроприборов, для неподвижных элементов, где гибкость важна исключительно на этапе подключения.
Надеюсь, статья была Вам полезна!
